O dɛsɛw be ni cogoya dɔw ye ani u fanba be se ka sɛgɛsɛgɛ miniti 30 wala a ka dɔgɔ o ma. Nin gafe labɛnnin lo ka kɛɲɛ ni gwɛlɛyaw ɲɛnabɔcogo ye tiɲɛn na: i be se ka min ye ekran kan, i k’a daminɛ o la, o kɔ, i ka baara kɛ ka kɔsegi a sababu ma. I be mara .jagokɛyɔrɔw ka LCD yiracogojagokɛyɔrɔw la, ka pankuruw boli foroba kiyɔsiw kɔnɔ, walima ka minanw labɛn yiriwali wagati la, bana sɛgɛsɛgɛri kɛcogo ye kelen ye.
Bana tagamasiɲɛw sɛgɛsɛgɛli teliman
I ka baara kɛ ni tabali nin ye i n’a fɔ i ka filtɛri fɔlɔ. Koo caaman be se ka tagamasiɲɛ kelen lo bila mɔgɔ la, o kama, i k’a jati i n’a fɔ daminɛ sira, i kana kɛ jaabili laban ye.
| Bana tagamasiɲɛ | A be se ka kɛ sababu ye | Kɛwale fɔlɔ |
|---|---|---|
| Ekran dibinin lo pewu, kɔfɛyeelen tɛ yen | Kuran tigɛra walima fizi fiyɛra | Aw ye donyɔrɔ tansɔn suma modɛli pinw na |
| Ekran be yen nka a be gwɛ kosɔbɛ | Kɔfɛ yeelen tiɲɛni walima LED sɛrɛkili dɛsɛra | Kɔfɛ yeelenbɔlan sɛgɛsɛgɛ i yɛrɛ ma |
| Jaa fitinin min be ye ni lanpan dɔrɔn lo ye | Kɔfɛ yeelen dɛsɛra - panɛli yɛrɛ be baara la | LED sɛrɛkiliw ani bolifɛnw ka sɛrɛkili sɛgɛsɛgɛ |
| Yirali min be mɛnɛmɛnɛ wala min be mɛnɛmɛnɛ | Juru min be bɔ nɛgɛjuru la walima tansɔn min tɛ basigi | Aw ye ɲɔgɔndanw bɛɛ sigi kokura; sɛgɛsɛgɛli kɛ ka sɔrɔli yɛlɛma |
| Liɲi lɔnin walima yɛlɛman ekran kan | Dugukolo faranin walima bolifɛntigi IC ka jurumu | Sɛgɛsɛgɛli min be kɛ ni ɲɛɛ ye; Sofɛri tablo yɛlɛma |
| Sigiden minw yɛlɛmana walima minw tununa | Porotokɔli bɛnbaliya walima lozisiyɛli fitinin | Aw ye kumaɲɔgɔnya sigicogow sɛgɛsɛgɛ ka kɛɲɛ ni kunnafoni sɛbɛn ye |
| Ekran gwɛman kɔnɔfɛn si | Daminɛ dɛsɛ walima tagamasiɲɛ tununi | Aw ye porotokɔli ka konfiguration sɛgɛsɛgɛ; a labɛnni waati sɛmɛntiya |
| Jinɛ ja min be to ka kɛ walima jeni-in | Jaa lɔnin be kɔrɔya panneau kan min ka jan kojugu | Fanga yɛlɛmani; pixel-sɛgɛsɛgɛli kɛcogo kurakuraya |
| Maga donyɔrɔ la min tɔgɔ sɛbɛra | Maga juru tiɲɛnin walima lozisiyɛli misɛn tiɲɛnin | Aw ye nɛgɛjuru sɛgɛsɛgɛ; re-flash magali marabaga |
| Kunfɛ yɛlɛmani walima fanga yɛlɛmani | Voltage caya walima sisan se min tɛ se ka bɔ | Aw ye fɛn suma ni osiloskɔpu ye; ka jikuruw latanga fara a kan |
Mun lo be LCD modɛliw tiɲɛ tiɲɛn na?
Kɔfɛ yeelen tiɲɛni
Kɔfɛ yeelen ye fɛn kelen- min ka ca ka tiɲɛ LCD modɛliw kɔnɔ. LED sɛrɛkiliw be yɛlɛma dɔɔni dɔɔni u ka baarakɛcogo la - dilanbagaw be se ka fɛɛnw san .JEDEC ka lannaya sɛgɛsɛgɛli sariyaw, ani ɲɛnamaya wagati minw jatera, u be danfara kosɔbɛ dumunikɛlaw ka -sɛgɛsɛgɛri ni izini ka sɛrɛkiliw ka pankuruw cɛ. Tuma bɛɛ, i ka i ka modɛli kɛrɛnkɛrɛnnin ka kunnafoniw lajɛ a ka baarakɛcogo la i ka baarakɛcogo la, i kana i ka baarakɛyɔrɔ ka jateden lɔn.
Display min kɔfɛ yeelen tiɲɛna, o bele be tɛmɛ kuran sɛgɛsɛgɛri fɛ. Panɛli be baara kɛra - a ti se ka jaa kalannin bɔ yeelen ɲuman kɔnɔ. Ni ekran be komi a ka ɲi so kɔnɔ min be yeelen bɔ, nka a be ɲini ka ye biro yeelenba kɔrɔ wala kɛnɛma, kɔfɛ yeelen lo ye fɛɛn fɔlɔ ye min ka ɲi ka kɔrɔbɔ.
⚠️ Fili min ka teli ka kɛ:ka kɔfɛ yeelen min be dɔgɔyara, o sara n’i be yeelen yɛlɛma ka se a dan na. O be LEDw ka yɛlɛmani teliya ani ka fɛɛn dɔ ka baara wagati tɔɔ surunya min be -tiɲɛ ka ban. Ka minanw sugandi minw be ni yeelen bɛnnin ye kabini a daminɛ na, o be gwɛlɛya bali pewu - a filɛ min be danfara don u ni ɲɔgɔn cɛ .jagokɛyɔrɔ - LCD modɛliwka bɔ dumunikɛla-sɛrɛkili wɛrɛw la.
Konɛktɛri ni kabɔli gwɛlɛyaw
Ruban juru, zebra nɔrɔnanw, ani solder nɔrɔnanw be tiɲɛ yɛrɛyɛrɛ, funteni yɛlɛmani ani yɛlɛmani siɲɛ caaman. O dɛsɛli cogoya be se ka kɛ tuma bɛɛ: a be yɛlɛmayɛlɛma yɔrɔ dɔw la, a be yɛlɛmayɛlɛma yɔrɔ dɔw la, wala ekran min be baara kɛ a daminɛ tuma na nka a be dɛsɛ a ka baarakɛyɔrɔ ka funteni hakɛ la. Ka ɲɔgɔnkunbɛn kelen kelen bɛɛ sigi tugun sanni ka yɔrɔ dɔw komandi, o be foro ka sɔsɔliw fanba ɲɛnabɔ ani wari tɛ sara.
Lamini gɛlɛya
Nɛnɛ be kristali jilaman jaabi sumaya; funteni be polarizatɛri kɔrɔya ani nɔrɔnanw ka delaminasiyɔn teliya; nɔgɔ be elekitorodiw nɔgɔ ka bɔ u kɔnɔ, o min be yiracogo yɔrɔ dɔw bɔ minw tununa ani u be juguya dɔɔni dɔɔni lɔgɔkun caaman kɔnɔ. Tuma bɛɛ, i ka koo juguw yira -, i kana koo hakɛ cɛmancɛw yira. Ka baara kɛ yɔrɔ minw na baara ka gwɛlɛ,LCD yiracogo fɛɛrɛw minw be ɲɔgɔn minɛ ani lamini hakɛ minw be bɛn ɲɔgɔn mau ka ɲi ka sɛgɛsɛgɛ sanni u ka taga baara la, foro dɔ dɛsɛnin kɔ tɛ.
⚠️ Fili min ka teli ka kɛ:ka yiracogo dɔ sɛgɛsɛgɛ laboratuwari cogoyaw la ani k’a miiri ko a bena o baara kelen kɛ kɛnɛma, nɛnɛyɔrɔ la, wala jii be sɔrɔ yɔrɔ min na - gɛrɛfɛ k’a sɔrɔ i m’a sɛgɛsɛgɛ ko modɛli ka IP kilasi ani funteni hakɛ be bɛn tiɲɛn na ni baarakɛyɔrɔ ye.
Kuranko gwɛlɛyaw ani bolifɛntigiw ka filiw
Voltage yɛlɛmani be se ka kɛ sababu ye ka bolifɛntigi ka IC tiɲɛ o yɔrɔnin bɛɛ. Supply ripple - AC mankan min be DC tɛrɛn kan - be tiɲɛni wɛrɛw lase mɔgɔw ma minw be ɲɔgɔn lajɛn: yɛlɛmaniw be kɛ kunfɛ, jaaw mankan be kɛ ani LED ka ɲɛnamaya be surunya. Aw k’aw ka modɛli ka kunnafonisɛbɛn lajɛ k’a lɔn a ka ripple voltage hakɛ min daganin lo; diɲɛ bɛɛ ka dancɛ tɛ yen min be se ka kɛ pankurun sifaw bɛɛ kan.
Lozisiyɛli fitininw ka nɔgɔw ani porotokɔli bɛnbaliya ye suguya danfaranin ye min be minɛnw ka dɛsɛ ladegi cogo la min be mɔgɔ lasun ka la a la. Ekran gwɛman wala bɔli min be yɛlɛmayɛlɛma board yɛlɛmani kɔ wala porogramu kurakurayali kɔ, o ka teli ka kɛ kɔnfiguration fili ye, panneau karinin tɛ. O danfara kɔrɔtanin lo tuma min na .LCD ni LED bar ekran cogoyaw sanga ɲɔgɔn ma- fɛɛrɛ suguya caaman be ni porotokɔli jogow n’u ka fili bolonɔw ye minw tɛ kelen ye.
-Sɛgɛsɛgɛli kɛcogo yɔrɔ wɔɔrɔ
I ka baara kɛ n’o fɛɛnw ye ka tugu ɲɔgɔn kɔ. Aw ka lɔ dɔrɔn n’aw ye jurumu lɔn - yɛlɛmani nafamanw be wagati tiɲɛ ani ka yɛlɛmani kuraw don.
Tagamasira 1 - Sɛgɛsɛgɛli yecogo sanni fanga-a don.Aw ye yɔrɔ minw faranin lo, ni kongokolon be pankuru kɔfɛ, ni jeni tagamasiɲɛw be PCB kan ani ni juru minw yɛlɛmana wala minw yɛlɛmana, u ɲini. N’i ye farikolo tiɲɛni ye, kana fanga don a la. Konɛksiyɔn surun be se ka tiɲɛni kɛ min sɔngɔ ka gwɛlɛ ka tɛmɛ jurumu fɔlɔ kan.
2 - Sɛgɛsɛgɛri kɛ donni tansɔn na.I ka baara kɛ ni multimɛtiri ye modɛli ka fanga donyɔrɔw la. TFT panneauw ka tansɔn hakɛ min ka ca, o ye 3.3V, 5V, walima 12V ye - i ka kunnafoni sɛbɛ lajɛ. Kalan min ka ca ni 5% ye, o be sɛgɛsɛgɛri kɛ. Ni jurumuw be kɛ tuma o tuma, i ka osiloskɔpu dɔ fara a kan walisa ka sɛgɛsɛgɛri kɛ ka kɛɲɛ ni kunnafoni sɛbɛ ka sariyaw ye minw daganin lo.
3 - Kɔfɛ yeelen bɔ ɲɔgɔn na.So min kɔnɔ, dibi be yen, i ka lanpan dɔ mɛnɛmɛnɛ pankurun sanfɛla la cogo dɔ la. N’i be se ka jaa dɔ ye min ka dɔgɔ, o b’a yira ko pankurun be baara kɛra ani kɔfɛla yeelen dɔrɔn lo dɛsɛra. Nin kɔrɔbɔli kelen be bana sɛgɛsɛgɛri yiri tilancɛ bɔ yen sekɔndi 10 kɔnɔ - ani a be baara kɛ cogo kelen na .bar-LCD yiracogo cogoyai n’a fɔ a be kɛ cogo min na pankuru tilanninw kan.
4 - Ka juruw ni boonw yɛlɛma cogo bɛnnin na.Kɔrɔbɔli ɲuman lɔnnin dɔ don -. Aw ye nɛgɛjuru yɛlɛma ni baarakɛminan dɔ ye min sɛgɛsɛgɛra. Ni jurumu be tugu juru kɔ, juru lo ye gwɛlɛya ye. N’a tora boon kɔnɔ, boon lo be tugu o kɔ. Fɛɛn min sɔngɔ man gwɛlɛ ani min be sɔrɔ ka caya, i k’o yɛlɛma fɔlɔ.
5 - Kumaɲɔgɔnya porotokoli sɛgɛsɛgɛ.Ekran gwɛman wala bɔli min tiɲɛna tablo yɛlɛmani kɔ, o be se ka kɛ fili ye tuma bɛɛ. A’ ye baud hakɛ (UART), SPI cogoya (CPOL/CPHA) wala I2C ladɛrɛsi sɛgɛsɛgɛ ka kɛɲɛ ni kunnafoni sɛbɛ ye. O yɛlɛmani be fili caaman minɛ saan 2019 la.kiyɔsi yirayɔrɔ laminiyɔrɔ min na modɛliw be yɛlɛma foro kɔnɔ, tuma caaman na, u be bɔ sɛbɛw dafaninw na.
Tagamasira 6 - Foro cogoyaw ladegi banba kan.Yirali min be baara kɛ laboratuwari la nka a be dɛsɛ ka baara kɛ, a ka c’a la, a be ni funteni wala yɛrɛyɛrɛ sababu ye tuma bɛɛ. Konɛktɛri min be gɛrɛfɛ degere 22 la , o be se ka dayɛlɛ pewu degere 55 la . Aw ye funteni kɔlɔsilen kɛ banba sɛgɛsɛgɛli waati la - fili min be ye funteni hakɛ dɔ sanfɛ, o be funteni yiriwali yira i n’a fɔ fɛɛrɛ yɛrɛ yɛrɛ.
Ka dilan wala k’a yɛlɛma? Latigɛli kɛcogo dɔ
Dilanni kɔrɔtanin lo tuma min na .o jurumu be sɔrɔ fɛɛn kelen na min be se ka yɛlɛma - ka juru, kɔfɛyeelenbɔlan, porogramu fitinin kura - modɛli be sisitɛmu dɔ kɔnɔ yɔrɔ min na yɛlɛmani sɔrɔli be wagati caaman ta wala k’a labɛn kokura, ani a labɛnni musakaw ka dɔgɔ ni fɛn kura ye.
K’a nɔnabila, o kɔrɔtanin lo kosɔbɛ tuma min na .tagamasiɲɛ caaman be bɔ ɲɔgɔn fɛ. Kɔfɛ yeelen min ka dɔgɔ, n’a be nɔrɔ ɲɔgɔn na ani jaaw be bɔ ɲɔgɔn fɛ, o ye tagamasiɲɛ ye min b’a yira ko baarakɛcogo banna, o tɛ fili kelen ye min be se ka labɛn. Yɛlɛmani fana kɔrɔ b’a la ni sisan modɛli be fɛn ɲumanw di - yeelenba, baarakɛcogo ka bon, donyɔrɔ latangacogo ɲuman - min tun bena dɔ bɔ ladonni doni na sini ma.
Sanni i k’i yɛrɛ di sira fila nunu dɔ ma, i ka baara kɛ ni ɲiningali duuru nunu ye:
- Yala o ye unité ka dɛsɛ fɔlɔ ye wa, wala a dɛsɛra ka kɔn wa?
- Yala o jurumu be sɔrɔ fɛɛn kelen dɔrɔn lo la min be se ka yɛlɛma wa?
- Yala dilanni musakaw bɛɛ - yɔrɔw, baarakɛlaw ani baarakɛwagati - be to yɛlɛmani musakaw jukɔrɔ ka gwɛ wa?
- Yala o yɔrɔ min labɛnna, o bena to ka mɛn tiɲɛn na fɔɔ ka taga se baara tɔɔ ma min be kɛra sisitɛmu kɔnɔ wa?
- Yala yɛlɛmani min be kɛra sisan, o be fɛɛn ɲumanw di o porogramu koo la cogo kɔrɔman na wa?
Ni jaabili saba wala u caaman b’a fɛ ka mɔgɔw nɔnabila, a ka ca a la, o lo ye sira gwɛnin ye. A bɛɛ lajɛ .fɛɛn suguyawalimakuma dɔgɔtɔrɔ dɔ fɛsɔrɔyɔrɔ koo la. Jagokɛyɔrɔw ni tagamasiɲɛw koo la,LCD labɛncogo ka kɛɲɛ ni jagokɛyɔrɔ tagamasiɲɛw yetuma caaman na, a be sɔrɔko ɲumanw di wagatijan kɔnɔ ka tɛmɛ yɛlɛmani tilennin kan i n’a fɔ-ka -i n’a fɔ yɛlɛmani.
Ladonni min be kɛ ka bana kunbɛn
- Lamini kɔlɔsili:A bila modɛli ka funteni ni jimanya hakɛ kɔnɔ, ka baara kɛ ni cogoya juguw ye - ka labɛnw kɛ. Yɔrɔ minw na jii ka ca -, yɔrɔ minw datugunin lo ani IP hakɛ sɛgɛsɛgɛnin lo, o ye waajibi ye, u tɛ jantoli ye.
- Kuran marali:Baara kɛ ni minanw ye minw labɛnnin lo ni minanw ye minw be se ka mɔgɔw tanga yɛlɛmani ma. Aw ye aw yɛrɛ tanga ka kɔfɛyeelenw boli tuma bɛɛ ni yeelenba ye - yeelenbɔcogo yɛlɛmani be LEDw ka fani doncogo dɔgɔya k’a sɔrɔ a ma nɔɔ ye baarakɛcogo kan.
- Sɛgɛsɛgɛri minw labɛnna:Kalo o kalo -, i ka kɔnɛkti sigiyɔrɔ lajɛ ani ka kondensasiyɔn ɲini. Kalo naani o saba - ka sɛgɛsɛgɛli kɛcogo dɔ kɛ ani ka sɛgɛsɛgɛli kɛ ka tansɔn min be sɔrɔ doni kɔnɔ. Saan o saan, - be sɛgɛsɛgɛri kɛ ka fɛnw sɔrɔ ani ka yɔrɔw sɛgɛsɛgɛ k’a filɛ n’u be yɛlɛma wala n’u be kɔrɔya.

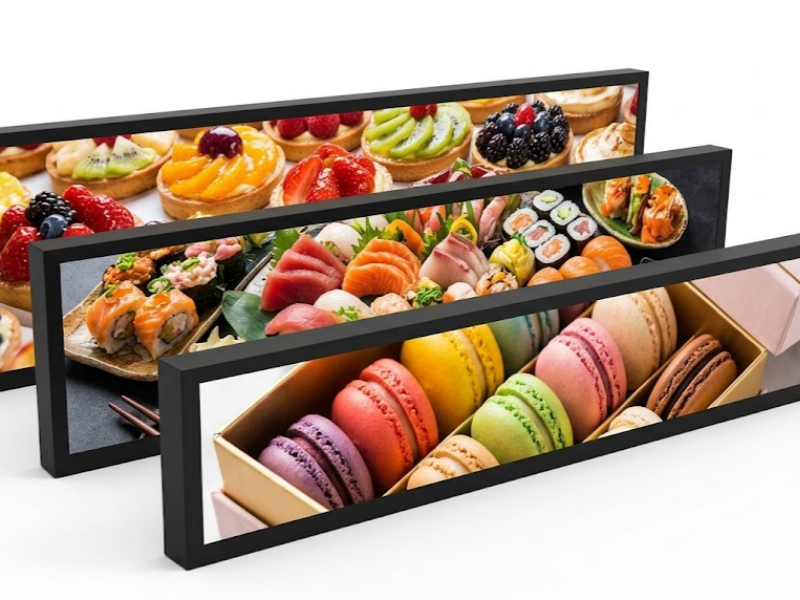

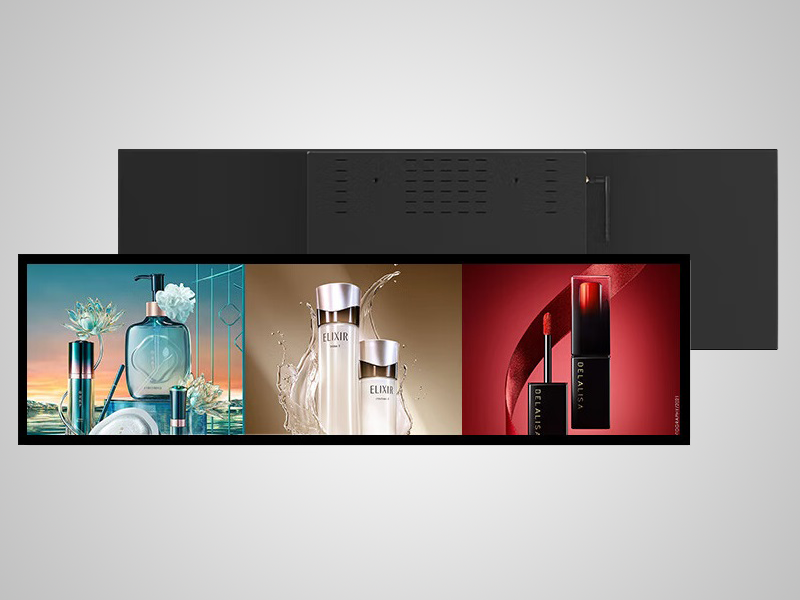

Tayɛrɛ-baarakɛyɔrɔdeployments minw be boli tuma bɛɛ yɔrɔ minw na mɔgɔw ka ca -, sɛgɛsɛgɛli min be kɛ kalo naani kɔnɔ, o lo ye baara kelen ye min be kɛ ka mɔgɔw ladon.LCD ekran minw be yɛlɛma yɛlɛma, u be baara kɛ n’u ye sugubaw kɔnɔka ɲɛsin yɔrɔ kɛrɛnkɛrɛnnin dɔw ma minw be jigi ani ka furakisɛw saniya, n’a sɔrɔ ladonko porogramu bɛnninw tɛ se k’u ɲɛnabɔ ka ɲɛ.
Mɔgɔw ka teli ka ɲiningali minw kɛ
N ka LCD be ekran gwɛman yira - yala pankurun karinin lo wa?
Wajibi tɛ. Tuma caaman na, ekran gwɛman ye kumaɲɔgɔnya wala daminɛcogo dɛsɛ ye ka tɛmɛ farikolo tiɲɛni kan. Aw ye porotokoli labɛncogo - baud hakɛ, SPI cogoya, walima I2C ladɛrɛsi - sɛgɛsɛgɛ ka kɛɲɛ ni modɛli ka kunnafoni sɛbɛn ye. O ka ɲi kɛrɛnkɛrɛnniya la porogramu fitinin kurakurayali kɔ wala board yɛlɛmani kɔ yɔrɔ minw na n’a sɔrɔ paramɛtiriw ma yɛlɛma ka ɲɛ.
N’ be se k’a lɔn cogo di ni yeelen kɔfɛla wala LCD ka panneau tiɲɛna?
I ka lanpan dɔ mɛnɛmɛnɛ ekran sanfɛla la yɔrɔ dɔ la so dɔ kɔnɔ min ka gwɛ. N’i be se ka jaa dɔ ye min ka dɔgɔ, o b’a yira ko pankurun be bɔra ka ɲɛ ani kɔfɛ yeelen dɔrɔn lo dɛsɛra. Jaa si tɛ lanpan jukɔrɔ min b’a yira ko fili be pankurun kɔnɔ, bolifɛnw ka boon kɔnɔ wala tagamasiɲɛ sira min be u ni ɲɔgɔn cɛ.
Yala yiracogo min be yɛlɛmayɛlɛma, o be se ka labɛn k’a sɔrɔ u ma modɛli yɛlɛma wa?
Tuma caaman na, ɔnhɔn. Flickering ka ca a la, o be sɔrɔ nɛgɛjuru dɔ fɛ min be yɛlɛmayɛlɛma, nɛgɛjuru min be gɛrɛfɛ, wala nɛgɛjuru min be yɛlɛma ka dama tɛmɛ. Ka nɔrɔnanw sigi tugun ani ka sɛgɛsɛgɛri kɛ n’u ka tansɔn basiginin lo doni kɔrɔ, o be yɛlɛmaniw fanba ɲɛnabɔ sanni u ka ɲi ka fɛɛn dɔ yɛlɛma.
Yala a ka ɲi ka kuran don yiracogo dɔ la min be jii la wa?
Ayi, a to modɛli ka ja ka ban yɔrɔ min na -jimanya man bon sanni i ka fanga don a la. N’i be fanga di yiracogo jiman dɔ ma, o be se ka kɛ sababu ye ka elekitorodiw nɔgɔ ani ka surunya minw be se ka panneau tiɲɛ pewu.
Mun na n’ ka yiracogo be baara kɛ banba kan nka a be dɛsɛ foro kɔnɔ?
Foro min be kɛ tuma o tuma-dɔrɔn ka dɛsɛw be sɔrɔ tuma bɛɛ funteni bonya fɛ baarakɛyɔrɔ ka funteni hakɛ la, yɛrɛyɛrɛ-min be kɛ sababu ye ka ɲɔgɔnkunbɛn kɛ tuma o tuma, walima kongokolon yɛlɛmani fɛ baara daminɛ tuma na. Lamini yɛrɛ yɛrɛ ladegi - funteni, yɛrɛyɛrɛ, jimanya - banba kɔrɔbɔli wagati la. Ka ladili sɔrɔ minanw sugandili koo la minw be se ka koo gwɛlɛw ɲɛnabɔ cogo ɲuman na,nin LCD yiracogo ɲumanw lajɛa be danfara minw yira, u kɔrɔtanin lo ka tɛmɛ tɔɔw bɛɛ kan.
Kuma laban
LCD modɛliw ka dɛsɛw be se ka kalan n’i y’a lɔn i ka ɲi ka min ɲini. Panɛli dibiman, ekran min be yɛlɛmayɛlɛma, bɔli min be yɛlɛmayɛlɛma - kelen kelen bɛɛ be karitiw yira minw be se ka kɛ sababuw ye, ani sɛgɛsɛgɛri kɛcogo labɛnnin be jurumu yɛrɛ yɛrɛ sɔrɔ joona ka tɛmɛ ka fɛɛn dɔw yɛlɛma cogoya dɔ la. O fɛɛrɛ kelen b’a fɔ i ye fana ka gwɛ tuma min na dilanni banna ani k’a yɛlɛma, o lo ye jaabili ɲuman ye.
Ni koo dɔ kɛra kɔsa la min y’a to i ye minan kuraw bila i ka baara la, i k’a sɛgɛsɛgɛ .bi jagokɛyɔrɔw ka LCD ekranw be suma cogo min na ni laada yiracogo sugandiliw ye ., walimaɲiningali dɔ kɛka baro kɛ i ka sɛbɛ kɛrɛnkɛrɛnninw kan.
